🚀 Seu Primeiro Projeto com Raspberry Pi: Acendendo um LED 💡🐍

Se você quer começar no mundo do Raspberry Pi, um ótimo projeto inicial é acender e apagar um LED usando Python. Esse projeto ensina o básico de GPIOs (pinos de entrada e saída), eletrônica simples e programação.


🛠 Materiais Necessários

✔️ Raspberry Pi (qualquer modelo com GPIO, ex: Pi 3, Pi 4 ou Pi Zero)
✔️ Cartão microSD com Raspberry Pi OS instalado
✔️ LED (qualquer cor)
✔️ Resistor de 220Ω
✔️ Fios jumper
✔️ Protoboard (opcional, facilita as conexões)


Esquema de Ligações

📌 Conexões do LED ao Raspberry Pi:

  • Pino mais longo do LED (positivo, ânodo)Resistor de 220ΩPino GPIO 17 (Pino Físico 11)
  • Pino curto do LED (negativo, cátodo)GND do Raspberry Pi (Pino Físico 6)

💻 Código Python para Controle do LED

Agora, vamos escrever o código para acender e apagar o LED! Abra o terminal do Raspberry Pi e digite:

bashCopiarEditarnano led_blink.py

Cole este código no arquivo led_blink.py:

pythonCopiarEditarimport RPi.GPIO as GPIO
import time

# Configurações do GPIO
GPIO.setmode(GPIO.BCM)  # Usa a numeração BCM dos pinos
LED_PIN = 17            # Pino GPIO 17
GPIO.setup(LED_PIN, GPIO.OUT)  # Configura como saída

try:
    while True:
        GPIO.output(LED_PIN, GPIO.HIGH)  # Liga o LED
        print("LED Ligado 🔴")
        time.sleep(1)  # Espera 1 segundo
        GPIO.output(LED_PIN, GPIO.LOW)  # Desliga o LED
        print("LED Desligado ⚫")
        time.sleep(1)  # Espera 1 segundo

except KeyboardInterrupt:
    print("\nEncerrando o programa...")
    GPIO.cleanup()  # Reseta os pinos GPIO ao sair

▶️ Rodando o Código

Salve o arquivo (CTRL + X, depois Y e ENTER) e execute:

bashCopiarEditarpython3 led_blink.py

Se tudo estiver certo, o LED começará a piscar a cada 1 segundo! 🔴⚫


🔍 Explicação do Código

  1. Importa as bibliotecas necessárias (RPi.GPIO para controle dos pinos e time para pausas).
  2. Define o modo BCM para usar a numeração dos pinos.
  3. Configura o pino 17 como saída.
  4. Loop infinito (while True):
    • Liga o LED (GPIO.HIGH), espera 1 segundo.
    • Desliga o LED (GPIO.LOW), espera mais 1 segundo.
  5. Manejo de interrupção (except KeyboardInterrupt): Se pressionar CTRL + C, o programa limpa os pinos GPIO antes de sair.

🚀 Próximos Passos

Agora que você fez seu primeiro projeto, experimente:
✅ Alterar o tempo de piscar (time.sleep(0.5)) para piscar mais rápido.
✅ Usar outro pino GPIO (mude LED_PIN = 18 e conecte o LED ao GPIO 18).
✅ Adicionar mais LEDs e criar um efeito de sequência luminosa!

🏗️ 1. Preparar o Raspberry Pi

🔹 Passo 1: Instalar o Sistema Operacional

Se ainda não fez isso, siga estas etapas para instalar o Raspberry Pi OS:

  1. Baixe o Raspberry Pi Imager (Link Oficial).
  2. Grave o Raspberry Pi OS (Lite ou Desktop) em um cartão microSD.
  3. Insira o cartão no Raspberry Pi e ligue-o.

💻 2. Acessar o Raspberry Pi

Você pode controlar o Raspberry Pi de duas formas:

🔹 Com monitor, teclado e mouse (modo desktop)
🔹 Remotamente via SSH (modo headless)

Habilitar SSH (caso use via rede):

  1. No Raspberry Pi: Abra um terminal e digite:bashCopiarEditarsudo raspi-config
  2. Vá em Interfacing Options → SSH → Enable.

Agora, você pode acessar o Raspberry via outro PC usando:

bashCopiarEditarssh pi@raspberrypi.local

(Senha padrão: raspberry, se não mudou).


📌 3. Instalar as Dependências

O código que vamos rodar usa a biblioteca RPi.GPIO, que geralmente já vem instalada. Mas, para garantir:

bashCopiarEditarsudo apt update
sudo apt install python3 python3-pip -y
pip install RPi.GPIO

Se estiver usando um Raspberry Pi mais novo (como o Pi 5), talvez precise da biblioteca gpiozero:

bashCopiarEditarpip install gpiozero

🚀 4. Subir o Código para o Raspberry Pi

Existem várias formas de transferir o código para o Raspberry Pi:

🔹 Opção 1: Criar o Arquivo Diretamente no Raspberry

  1. Abra o terminal e crie o arquivo Python:bashCopiarEditarnano led_blink.py
  2. Cole este código:pythonCopiarEditarimport RPi.GPIO as GPIO import time GPIO.setmode(GPIO.BCM) # Modo de numeração dos pinos LED_PIN = 17 # Definição do pino GPIO GPIO.setup(LED_PIN, GPIO.OUT) try: while True: GPIO.output(LED_PIN, GPIO.HIGH) # Liga o LED print("LED Ligado 🔴") time.sleep(1) GPIO.output(LED_PIN, GPIO.LOW) # Desliga o LED print("LED Desligado ⚫") time.sleep(1) except KeyboardInterrupt: print("\nEncerrando...") GPIO.cleanup() # Reseta os pinos GPIO ao sair
  3. Salve o arquivo (CTRL + X, depois Y e ENTER).

🔹 Opção 2: Transferir via SCP (Linux/Mac)

Se o código está no seu PC, envie via SCP:

bashCopiarEditarscp led_blink.py pi@raspberrypi.local:/home/pi/

🔹 Opção 3: Usar um Pendrive

  1. Copie o arquivo led_blink.py para um pendrive.
  2. Conecte o pendrive no Raspberry Pi.
  3. No terminal, monte e copie o arquivo:bashCopiarEditarcp /media/pi/NOME_DO_PENDRIVE/led_blink.py /home/pi/

▶️ 5. Executar o Código no Raspberry Pi

Agora que o código está no Raspberry, execute-o com:

bashCopiarEditarpython3 led_blink.py

Se tudo estiver certo, o LED começará a piscar a cada 1 segundo! 🔴⚫


⏹️ 6. Encerrar a Execução

Se quiser parar o código, pressione CTRL + C. O código tem um tratamento de erro (KeyboardInterrupt) para desligar o LED e liberar os pinos GPIO.

Se precisar de ajuda ou tiver dúvidas, só perguntar! 🚀💡

Gostou desse primeiro projeto? Me conta se precisar de ajuda! 🔥✨

Projeto Simples com Arduino: LED Pisca-Pisca (Blink)

Se você está começando com Arduino, um ótimo primeiro projeto é o clássico LED Pisca-Pisca (Blink). Ele ajuda a entender conceitos básicos como circuitos elétricos, controle de saída digital e programação no Arduino.


🛠 Materiais Necessários

  • 1x Arduino Uno (ou qualquer modelo compatível)
  • 1x LED (vermelho, verde ou azul, qualquer cor funciona)
  • 1x Resistor de 220Ω
  • Fios Jumper
  • Protoboard (opcional, mas facilita as conexões)
  • Cabo USB para conectar ao computador

Esquema de Ligações

Aqui está o diagrama de conexão:

📌 Liga os componentes assim:

  • O pino longo (+) do LED → Conecte ao pino 13 do Arduino
  • O pino curto (-) do LED → Conecte ao resistor de 220Ω
  • A outra ponta do resistor → Conecte ao GND do Arduino

Se preferir visualizar melhor, aqui está um esquema eletrônico simples:


💻 Código Arduino (Blink LED)

Agora, carregue este código no Arduino usando a IDE do Arduino:

cppCopiarEditar// Define o pino do LED
int ledPin = 13;

void setup() {
  pinMode(ledPin, OUTPUT); // Configura o pino 13 como saída
}

void loop() {
  digitalWrite(ledPin, HIGH); // Liga o LED
  delay(1000); // Espera 1 segundo
  digitalWrite(ledPin, LOW); // Desliga o LED
  delay(1000); // Espera 1 segundo
}

🔍 Explicação do Código

  1. int ledPin = 13; → Define que o LED está conectado ao pino 13.
  2. void setup() → Configura o pino 13 como saída.
  3. void loop() → O código dentro deste loop roda infinitamente:
    • digitalWrite(ledPin, HIGH); → Liga o LED.
    • delay(1000); → Espera 1 segundo.
    • digitalWrite(ledPin, LOW); → Desliga o LED.
    • delay(1000); → Espera mais 1 segundo.

🚀 Próximos Passos

Agora que você fez seu primeiro projeto, tente modificá-lo:
✅ Alterar o tempo de piscar (por exemplo, delay(500); para piscar mais rápido).
✅ Usar outro pino do Arduino (mude ledPin = 9; e conecte o LED no pino 9).
✅ Adicionar mais LEDs e criar um efeito de sequência luminosa!

Gostou desse primeiro projeto? Me conta se precisar de ajuda! 🔥✨

Como escolher a placa Raspberry Pi ideal?

O Raspberry Pi é um microcomputador compacto, acessível e versátil, projetado inicialmente para promover o ensino de programação e eletrônica. Ele é amplamente utilizado em projetos de automação, Internet das Coisas (IoT), robótica, servidores e media centers, oferecendo uma plataforma poderosa para iniciantes e profissionais criarem soluções criativas e funcionais.

1. Raspberry Pi 4 Model B

  • Processador: Broadcom BCM2711 (Quad-Core ARM Cortex-A72, 1.5 GHz)
  • Memória RAM: 2 GB, 4 GB, ou 8 GB (opções configuráveis)
  • Conectividade: Wi-Fi 802.11ac, Bluetooth 5.0, Gigabit Ethernet
  • Portas USB: 2x USB 3.0, 2x USB 2.0
  • Saída de vídeo: 2x micro-HDMI (suporta 4K)
  • Armazenamento: MicroSD
  • Tensão de operação: 5V via USB-C

Aplicações práticas:

  • Computador de mesa compacto e econômico.
  • Servidores domésticos (como um servidor de mídia Plex ou NAS).
  • Projetos de aprendizado de máquina e computação de alto desempenho.

2. Raspberry Pi 400

  • Processador: Broadcom BCM2711 (Quad-Core ARM Cortex-A72, 1.8 GHz)
  • Memória RAM: 4 GB
  • Conectividade: Wi-Fi 802.11ac, Bluetooth 5.0, Gigabit Ethernet
  • Armazenamento: MicroSD
  • Tensão de operação: 5V via USB-C
  • Formato: Computador integrado em um teclado.

Aplicações práticas:

  • Ideal para iniciantes em programação e aprendizado STEM.
  • Solução portátil para tarefas cotidianas, como edição de documentos e navegação na web.

3. Raspberry Pi 3 Model B+

  • Processador: Broadcom BCM2837B0 (Quad-Core ARM Cortex-A53, 1.4 GHz)
  • Memória RAM: 1 GB
  • Conectividade: Wi-Fi 802.11ac, Bluetooth 4.2, Ethernet (300 Mbps)
  • Portas USB: 4x USB 2.0
  • Armazenamento: MicroSD
  • Tensão de operação: 5V via micro-USB

Aplicações práticas:

  • Automação residencial (como controle de dispositivos IoT).
  • Media centers com o Kodi ou sistemas de retro gaming.

4. Raspberry Pi Zero 2 W

  • Processador: Broadcom BCM2710A1 (Quad-Core ARM Cortex-A53, 1 GHz)
  • Memória RAM: 512 MB
  • Conectividade: Wi-Fi 802.11n, Bluetooth 4.2
  • Portas USB: 1x micro-USB (OTG)
  • Tensão de operação: 5V via micro-USB

Aplicações práticas:

  • Ideal para projetos ultra-compactos e leves.
  • Aplicações portáteis como câmeras inteligentes ou dispositivos vestíveis.

5. Raspberry Pi Pico

  • Processador: RP2040 (Dual-Core ARM Cortex-M0+, 133 MHz)
  • Memória RAM: 264 KB SRAM
  • Armazenamento: Até 16 MB de memória Flash externa (programável)
  • Entradas/saídas digitais: 26 GPIOs (inclui PWM, I2C, SPI, UART, ADC)
  • Conectividade: Não possui Wi-Fi ou Bluetooth integrado (há versões como o Pico W com Wi-Fi).

Aplicações práticas:

  • Controle embarcado em robótica ou automação industrial.
  • Projetos de hardware em tempo real.

6. Raspberry Pi Compute Module 4

  • Processador: Broadcom BCM2711 (Quad-Core ARM Cortex-A72, 1.5 GHz)
  • Memória RAM: 1 GB a 8 GB (opções configuráveis)
  • Armazenamento: Até 32 GB eMMC ou microSD (dependendo do modelo)
  • Conectividade: Wi-Fi e Bluetooth opcionais (modelos configuráveis)

Aplicações práticas:

  • Uso em produtos comerciais ou industriais personalizados.
  • Aplicações de automação com hardware projetado sob medida.

Como escolher a placa Raspberry Pi ideal?

  1. Complexidade do projeto: Use modelos mais simples como o Zero 2 W para projetos pequenos e compactos, e o Raspberry Pi 4 para projetos de alto desempenho.
  2. Conectividade: Se o projeto exige internet ou Bluetooth, escolha modelos com Wi-Fi integrado.
  3. Memória RAM: Modelos com mais RAM são melhores para multitarefa e aplicações avançadas.
  4. Espaço físico: Escolha placas menores como a Zero ou Pico para projetos que requerem compactação.

Escolha a Placa Arduino Perfeita para o Seu Projeto!

O Arduino é uma plataforma de hardware e software de código aberto voltada para criar projetos eletrônicos interativos. Com uma variedade de placas microcontroladoras fáceis de programar, o Arduino permite controlar sensores, motores, LEDs e outros componentes, sendo amplamente utilizado em automação, robótica, IoT e prototipagem, tanto por iniciantes quanto por profissionais

1. Arduino Uno

  • Processador: ATmega328P (8 bits)
  • Velocidade do Clock: 16 MHz
  • Memória Flash: 32 KB
  • SRAM: 2 KB
  • EEPROM: 1 KB
  • Entradas/saídas digitais: 14 (6 podem ser usadas como PWM)
  • Entradas analógicas: 6
  • Conexão USB: Tipo B
  • Tensão de operação: 5V
  • Tensão de entrada: 7–12V

Aplicações práticas:

  • Ideal para iniciantes.
  • Automação de pequenas tarefas, como controle de LEDs, motores, ou sensores.
  • Protótipos simples, como uma estação meteorológica básica.

2. Arduino Mega 2560

  • Processador: ATmega2560 (8 bits)
  • Velocidade do Clock: 16 MHz
  • Memória Flash: 256 KB
  • SRAM: 8 KB
  • EEPROM: 4 KB
  • Entradas/saídas digitais: 54 (15 podem ser usadas como PWM)
  • Entradas analógicas: 16
  • Conexão USB: Tipo B
  • Tensão de operação: 5V
  • Tensão de entrada: 7–12V

Aplicações práticas:

  • Projetos mais complexos que exigem muitos pinos, como robôs ou painéis de controle.
  • Sistemas com múltiplos sensores ou módulos, como automação residencial.

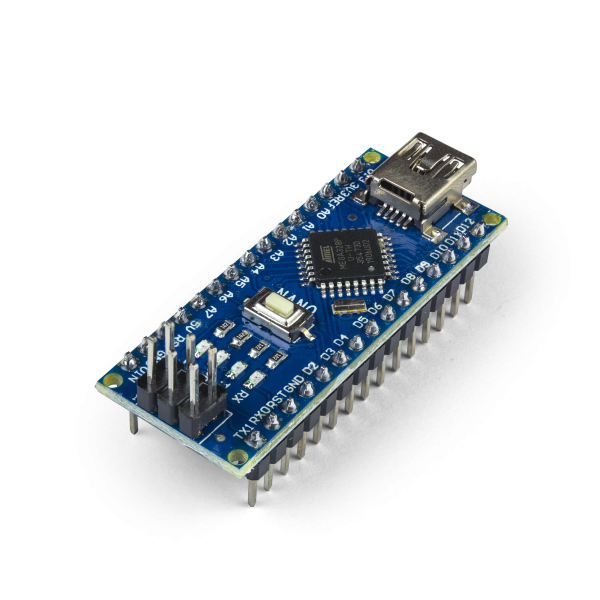

3. Arduino Nano

  • Processador: ATmega328P (ou similar)
  • Velocidade do Clock: 16 MHz
  • Memória Flash: 32 KB
  • SRAM: 2 KB
  • EEPROM: 1 KB
  • Entradas/saídas digitais: 14 (6 podem ser usadas como PWM)
  • Entradas analógicas: 8
  • Conexão USB: Mini USB
  • Tensão de operação: 5V (3,3V em algumas versões)
  • Tensão de entrada: 7–12V

Aplicações práticas:

  • Ideal para projetos compactos devido ao tamanho reduzido.
  • Wearables, drones e dispositivos móveis pequenos.

4. Arduino Leonardo

  • Processador: ATmega32u4
  • Velocidade do Clock: 16 MHz
  • Memória Flash: 32 KB
  • SRAM: 2.5 KB
  • EEPROM: 1 KB
  • Entradas/saídas digitais: 20 (7 podem ser usadas como PWM)
  • Entradas analógicas: 12
  • Conexão USB: Micro USB
  • Tensão de operação: 5V
  • Tensão de entrada: 7–12V

Aplicações práticas:

  • Projetos que necessitam de comunicação direta com um computador via USB, como teclados e mouses personalizados.
  • Simulação de dispositivos USB.

5. Arduino Due

  • Processador: SAM3X8E (32 bits, ARM Cortex-M3)
  • Velocidade do Clock: 84 MHz
  • Memória Flash: 512 KB
  • SRAM: 96 KB
  • Entradas/saídas digitais: 54 (12 podem ser usadas como PWM)
  • Entradas analógicas: 12 (12 bits de resolução)
  • Conexão USB: Micro USB
  • Tensão de operação: 3,3V
  • Tensão de entrada: 7–12V

Aplicações práticas:

  • Projetos que requerem maior processamento, como análise de dados em tempo real ou controle de hardware complexo.
  • Sistemas que precisam de precisão em entradas/saídas analógicas.

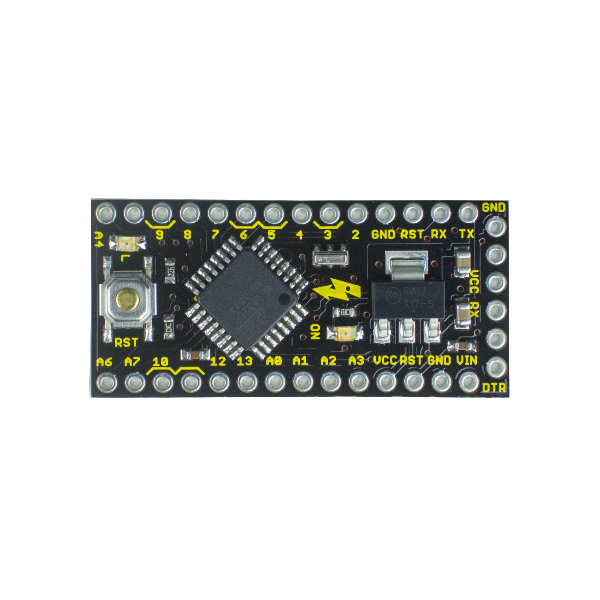

6. Arduino Pro Mini

  • Processador: ATmega328P
  • Velocidade do Clock: 16 MHz (ou 8 MHz na versão 3,3V)
  • Memória Flash: 32 KB
  • SRAM: 2 KB
  • EEPROM: 1 KB
  • Entradas/saídas digitais: 14 (6 podem ser usadas como PWM)
  • Entradas analógicas: 6
  • Conexão USB: Não possui (é necessário um adaptador FTDI)
  • Tensão de operação: 3,3V ou 5V
  • Tensão de entrada: 3,35–12V

Aplicações práticas:

  • Projetos permanentes ou integrados, onde o espaço é limitado.
  • Dispositivos que exigem baixo consumo de energia, como sensores remotos.

7. Arduino MKR Series

  • Processador: ARM Cortex-M0+ (SAMD21)
  • Conectividade: Inclui módulos como Wi-Fi, LoRa, GSM ou Sigfox, dependendo do modelo.
  • Tensão de operação: 3,3V

Aplicações práticas:

  • Projetos de IoT (Internet das Coisas), como dispositivos conectados à internet.
  • Monitoramento remoto e automação via rede.

Como escolher a placa ideal?

Considere os seguintes fatores:

  1. Complexidade do projeto: Projetos simples podem usar o Uno ou Nano, enquanto projetos complexos podem exigir o Mega ou Due.
  2. Espaço físico: Para projetos compactos, use Nano, Pro Mini ou MKR.
  3. Conectividade: Para IoT, prefira placas da série MKR ou modelos com Wi-Fi/Bluetooth integrados.
  4. Energia: Para projetos alimentados por bateria, considere placas otimizadas para baixo consumo, como o Pro Mini.
  5. Quantidade de pinos: Verifique o número de entradas/saídas necessárias para o seu projeto.

Arduino com teclado | abrir trava digitando a senha em teclado matricial

Neste vídeo eu trago um projeto que ensina a criar um sistema de trava com abertura através da digitação de senha no teclado matricial. tudo isso sendo gerenciado por uma placa Arduino Uno. Link para biblioteca do teclado https://drive.google.com/file/d/12EF7… Link para o codigo fonte https://drive.google.com/file/d/1KMft..
